Inselsysteme
Queren, trennen und verschwenken mit Lüft Inselsystemen
Mit dem variablen Baukasten unserer Inselsysteme bauen Sie mobile oder stationäre Verkehrsinseln in den Breiten von 0,80 m bis 2,50 m und darüber hinaus. Ein Anfahrelement und das passende Rechteckteil ermöglichen variantenreiches Bauen in beliebigen Längen. Profitieren Sie von den zahlreichen Einsatzmöglichkeiten unserer Inselsysteme ob als Querungshilfe, Fahrbahnteiler, seitliche Einengung oder ihrer ganz individuellen Lösung.
Downloadangebote
Trenninsel – Breite 1,00 m
Typ 1 Inselkopf
Abmessung (L/B/H) in m
1,50 / 1,00 / 0,16Gewicht in kg
125
Typ 2 Verlängerung
Abmessung (L/B/H) in m
1,50 / 1,00 / 0,16Gewicht in kg
155
Querschnitt
Einsatzmöglichkeiten
Verkehrsinsel – Breite 1,60 m
Typ 1 Inselkopf
Abmessung (L/B/H) in m
1,00 / 1,60 / 0,16Gewicht in kg
115
Typ 2 Verlängerung
Abmessung (L/B/H) in m
1,00 / 1,60 / 0,16Gewicht in kg
180
Querschnitt
Einsatzmöglichkeiten
Verkehrsinsel – Breite 2,00 m
Typ 1 Inselkopf
Abmessung (L/B/H) in m
1,00 / 2,00 / 0,16Gewicht in kg
150
Typ 2 Verlängerung
Abmessung (L/B/H) in m
1,00 / 2,00 / 0,16Gewicht in kg
200
Querschnitt
Einsatzmöglichkeiten
Flexinsel - Breite ab 2,50 m
Typ 1 Inselkopf
Abmessung (L/B/H) in m
1,25 / 1,25 / 0,18Gewicht in kg
105
Typ 2 Verlängerung
Abmessung (L/B/H) in m
0,50 / 1,25 / 0,18Gewicht in kg
55
Querschnitt
Einsatzmöglichkeiten
Beruhigungsinsel – Breite 0,80 m
Typ 1 links vorbeifahren
Abmessung (L/B/H) in m
2,00 / 0,80 / 0,12Gewicht in kg
97
Typ 3 Verlängerung
Abmessung (L/B/H) in m
2,00 / 0,80 / 0,12Gewicht in kg
100
Typ 2 rechts vorbeifahren
Abmessung (L/B/H) in m
2,00 / 0,80 / 0,12Gewicht in kg
97
Querschnitt
Einsatzmöglichkeiten
Verschwenkungsinsel – Breite 1,60 m
Typ 1 links vorbeifahren
Abmessung (L/B/H) in m
2,00 / 1,60 / 0,12Gewicht in kg
210
Typ 3 Verlängerung
Abmessung (L/B/H) in m
1,00 / 1,60 / 0,12Gewicht in kg
120
Typ 2 rechts vorbeifahren
Abmessung (L/B/H) in m
2,00 / 1,60 / 0,12Gewicht in kg
210
Querschnitt
Einsatzmöglichkeiten
Verkehrswächter
Grundplatte
Abmessung (L/B/H) in m
1,00 / 1,00 / 0,12Gewicht in kg
60
Profilpfosten
Abmessung (L/B/H) in m
DU 0,30Gewicht in kg
50
Profilpfosten
Abmessung (L/B/H) in m
DU 0,35Gewicht in kg
60
Einsatzmöglichkeiten
Material
Die robusten Inselelemente bestehen aus massivem, langlebigem Recycling-Kunststoff. Sie sind witterungsbeständig, äußerst zäh und widerstandsfähig. Zusätzlich wird durch die nachhaltige Herstellung sinnvoller Produkte im Upcycling ein wesentlicher Beitrag zum Umweltschutz geleistet.
Die Lüft Inseln haben ihre Auflage am äußeren Rand. Dadurch können Dachprofil und etwaige Fahrbahnunebenheiten aufgefangen werden. Sollte das Inselelement dennoch nicht bündig aufliegen, hat Recycling-Kunststoff den Vorteil, dass er mechanisch leicht zu bearbeiten ist und dadurch einfache Anpassung vor Ort ermöglicht. An der Unterseite der Elemente sind Aussparungen vorhanden, damit das Oberflächenwasser ungehindert durchfließen kann.
Unter Umständen auftretende produktionsbedingte Schwankungen in Abmessung bis zu +/- 3% sind zu tolerierende recyclingtypische Eigenschaften.
Ausstattung
Die Beschichtung erfolgt im umweltfreundlichen, sehr haltbaren Flammspritzverfahren. Wir verwenden ein Kunststoffpulver, das sich dauerhaft und extrem widerstandsfähig mit dem Grundmaterial verbindet.
Die Beschichtung ist UV-, frost- und tausalzbeständig.
Die Standardoberflächenfarbe ist hellanthrazit. Zur besseren Sichtbarkeit wird der Rand weiß beschichtet und reflektierend abgeperlt.
Farbauswahl
Nachtsichtbarkeit
Für optimale Nachtsichtbarkeit und zusätzliche Sicherheit empfehlen wir integrierte Glas-Kugelreflektoren.
Das einfallende Licht wird in alle Richtungen (360°) reflektiert. Durch die spezielle Form erzeugt der Kugelreflektor bei Niederschlag eine selbstreinigende Wirkung.
Die Anzahl der Kugelreflektoren können den örtlichen Erfordernissen und auf Kundenwunsch individuell angepasst werden.
Zubehör

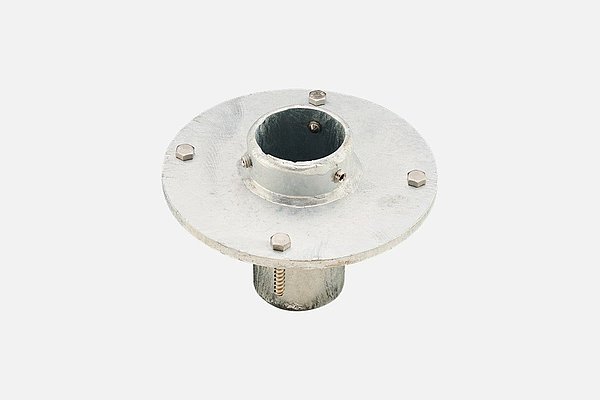

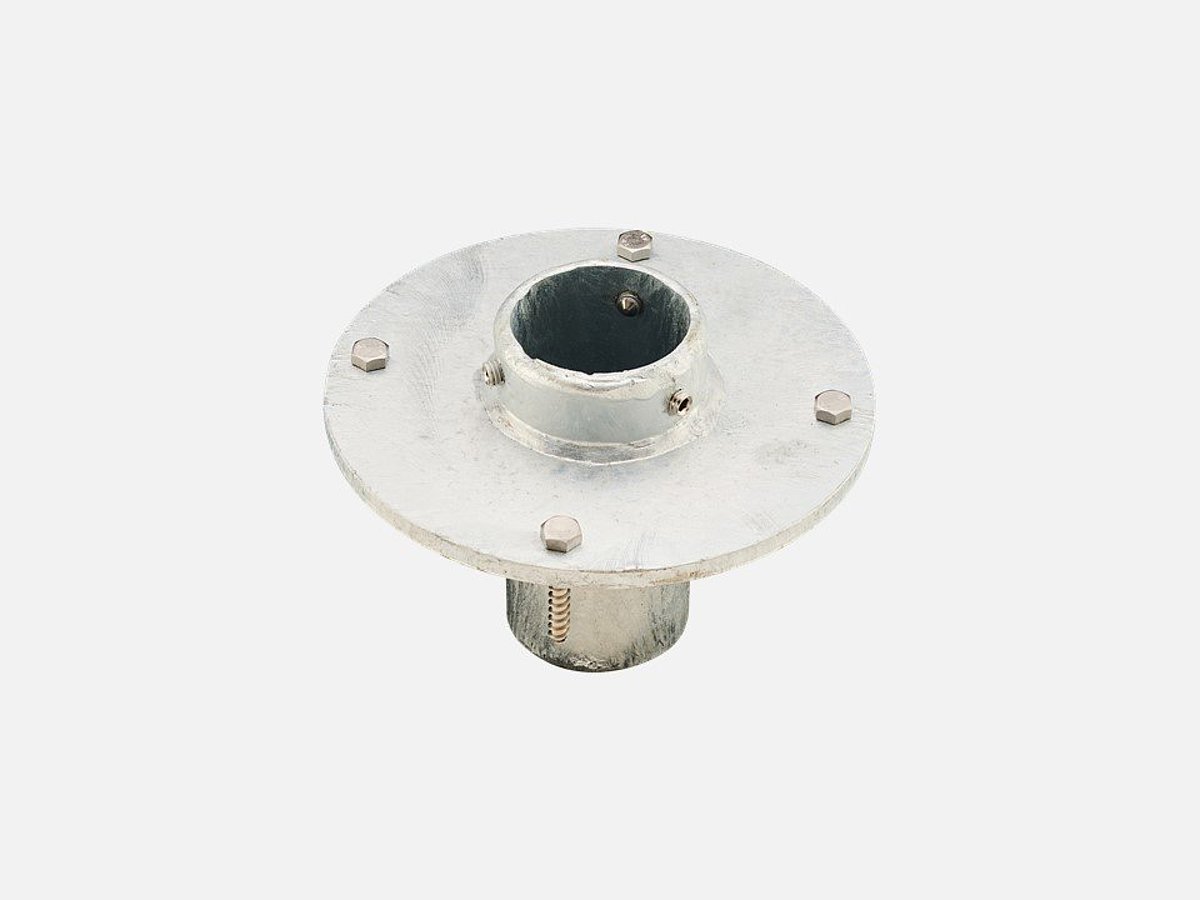

Klemmhülse
Aus feuerverzinktem Stahl
Dient zur Aufnahme eines Schilderpfostens DU 60 mm
Wird in der vorhandenen Aussparung mit 4 Stück A2-Schrauben befestigt
Shop

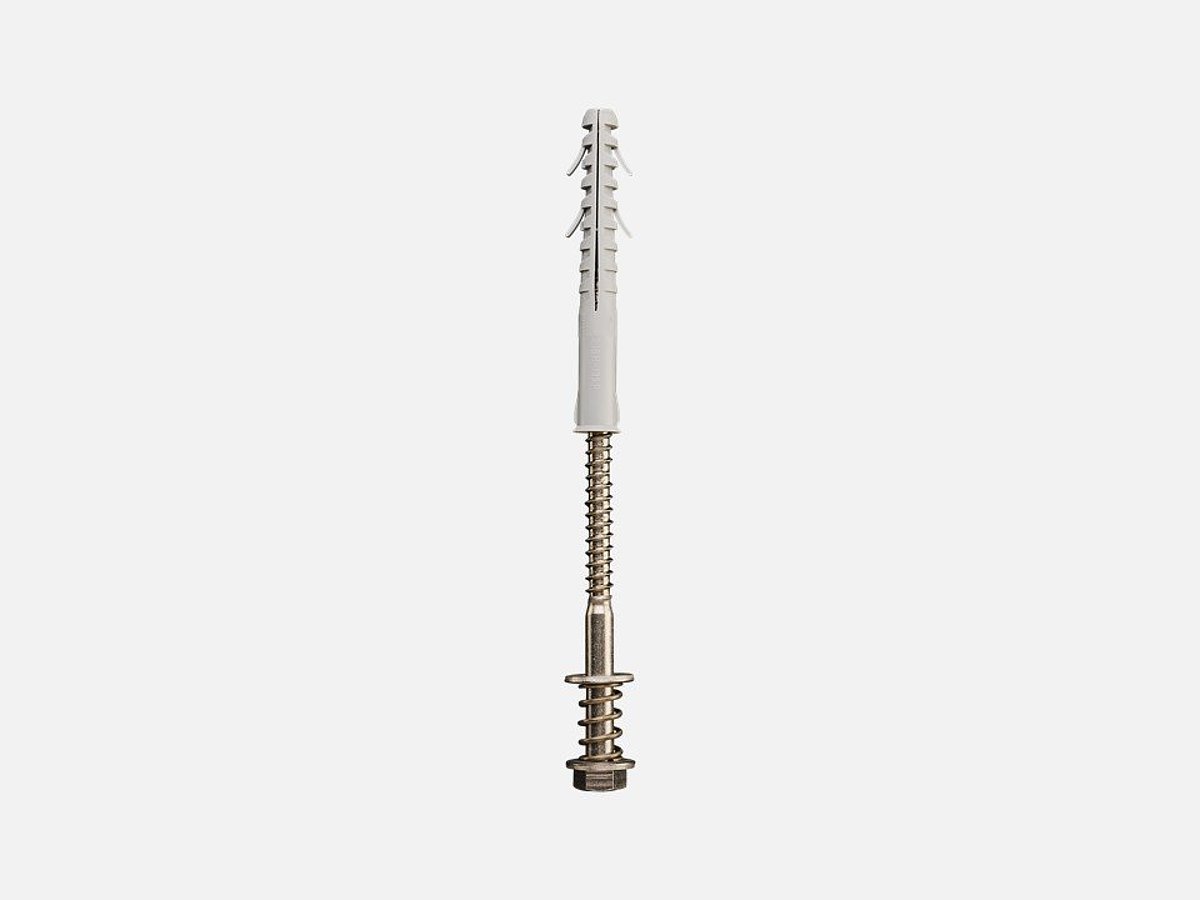

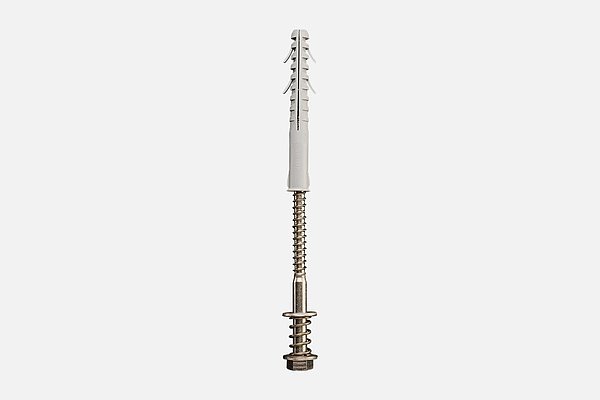

Bodenverankerung für Inselsystem
Die Bodenverankerung besteht aus:
• Schraube A2, DIN 571, M 12/200
• 2x U-Scheibe A2, DIN 1440
• Kunststoffdübel S 16
• Druckfeder
Shop

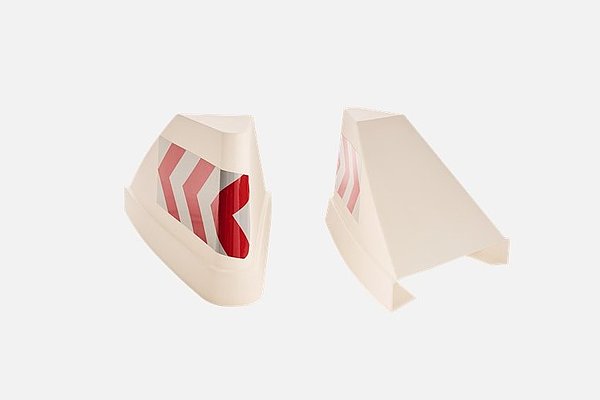

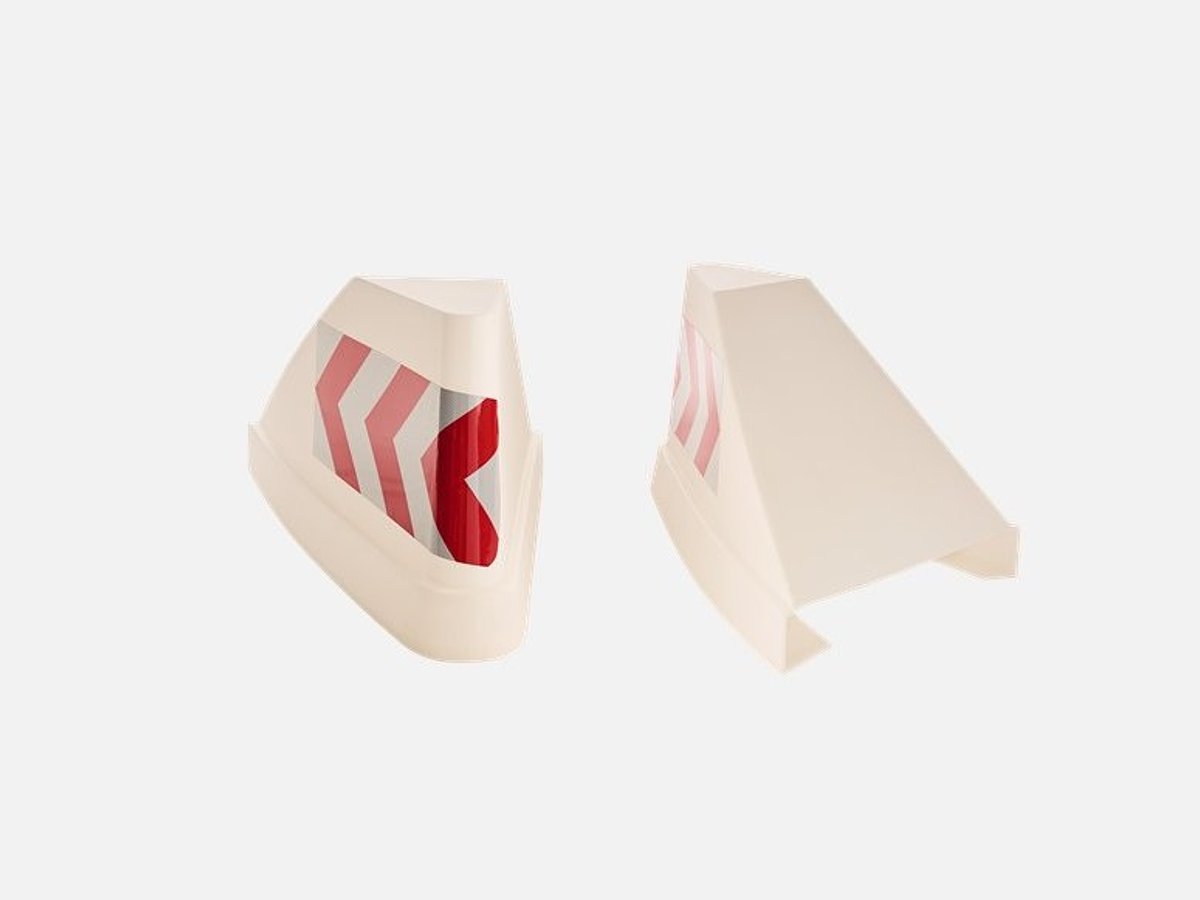

Ralentilor für Beruhigungsinsel
Ein Hohlkörper aus Kunststoff beklebt mit richtungsweisender Signalfolie
Montage erfolgt durch einfaches Aufschieben
L 800/B 600/H 500 mm
Typ 1 links vorbeifahren
Typ 2 rechts vorbeifahren
Shop

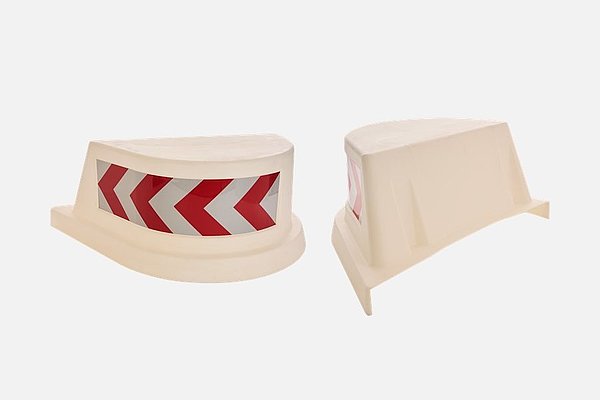

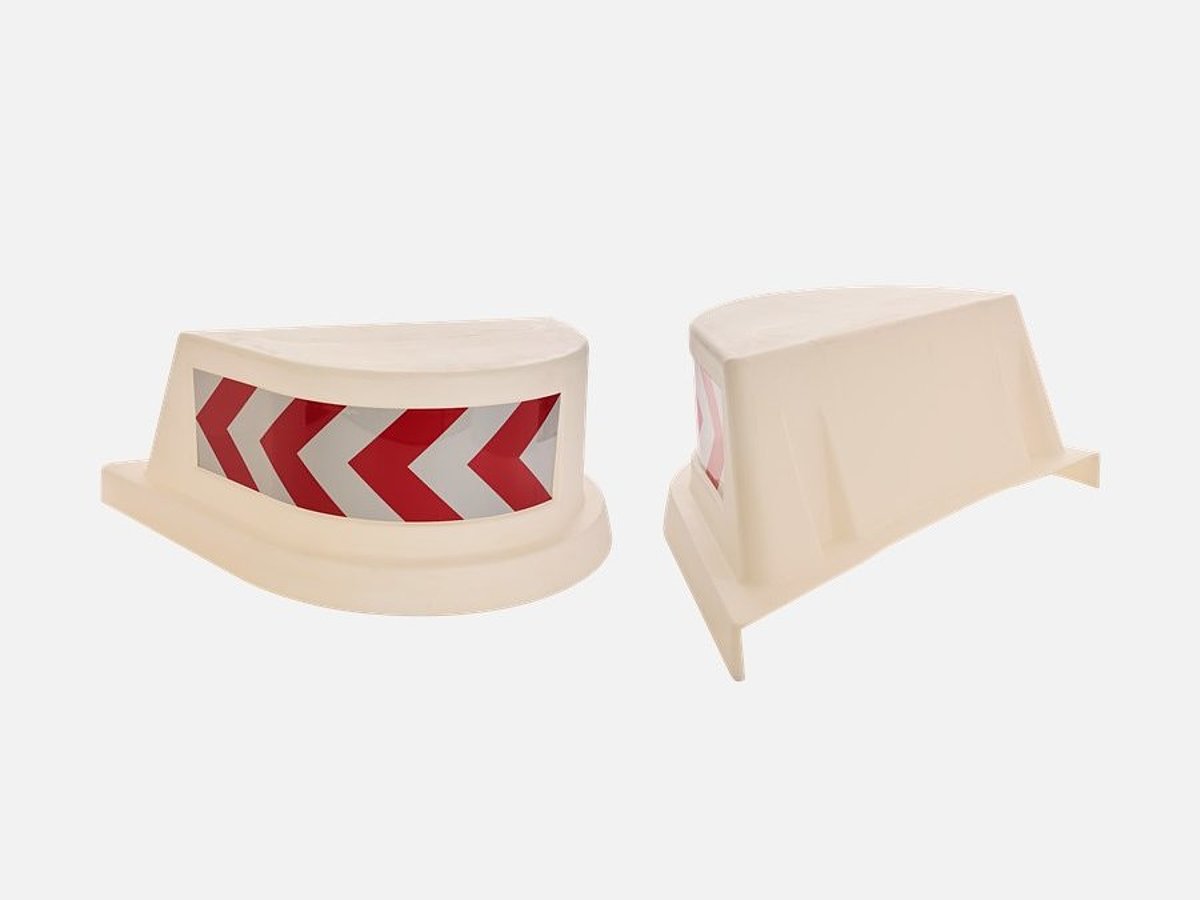

Ralentilor für Verschwenkungsinsekl
Ein Hohlkörper aus Kunststoff beklebt mit richtungsweisender Signalfolie
Montage erfolgt durch einfaches Aufschieben
L 800/B 1200/H 500 mm
Typ 1 links vorbeifahren
Typ 2 rechts vorbeifahren
Shop

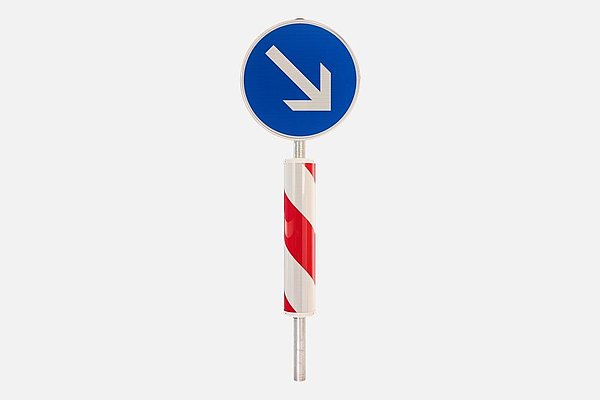

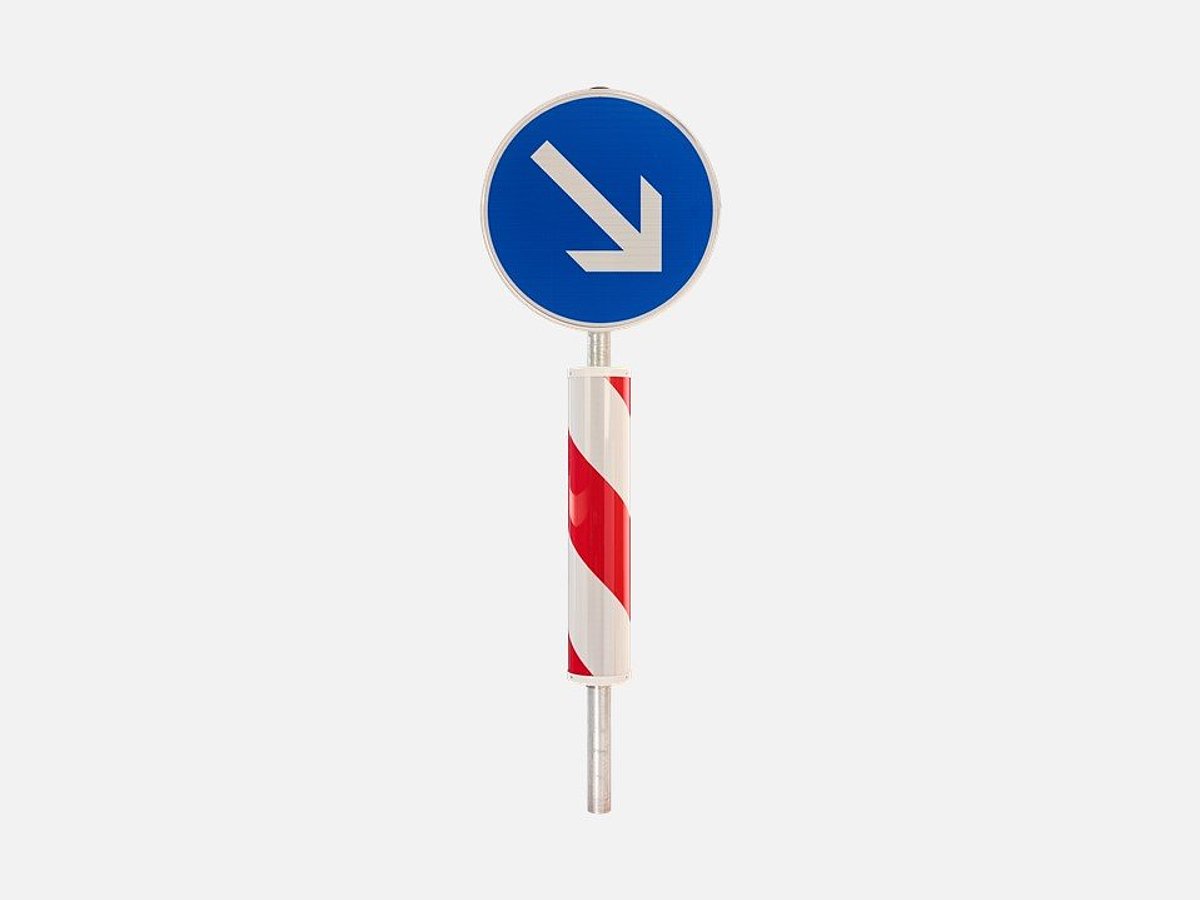

Beschilderung Mittelinsel
Das Verkehrszeichen 222-20 kombiniert mit der Warnsäule für eine perfekte „Rundumbeschilderung“ der Mittelinsel.
Die Warnsäule DU 160 mm ist in der Höhe 550 oder 800 mm lieferbar;
Signalfolie rot/weiß, Folie RA2.
Shop

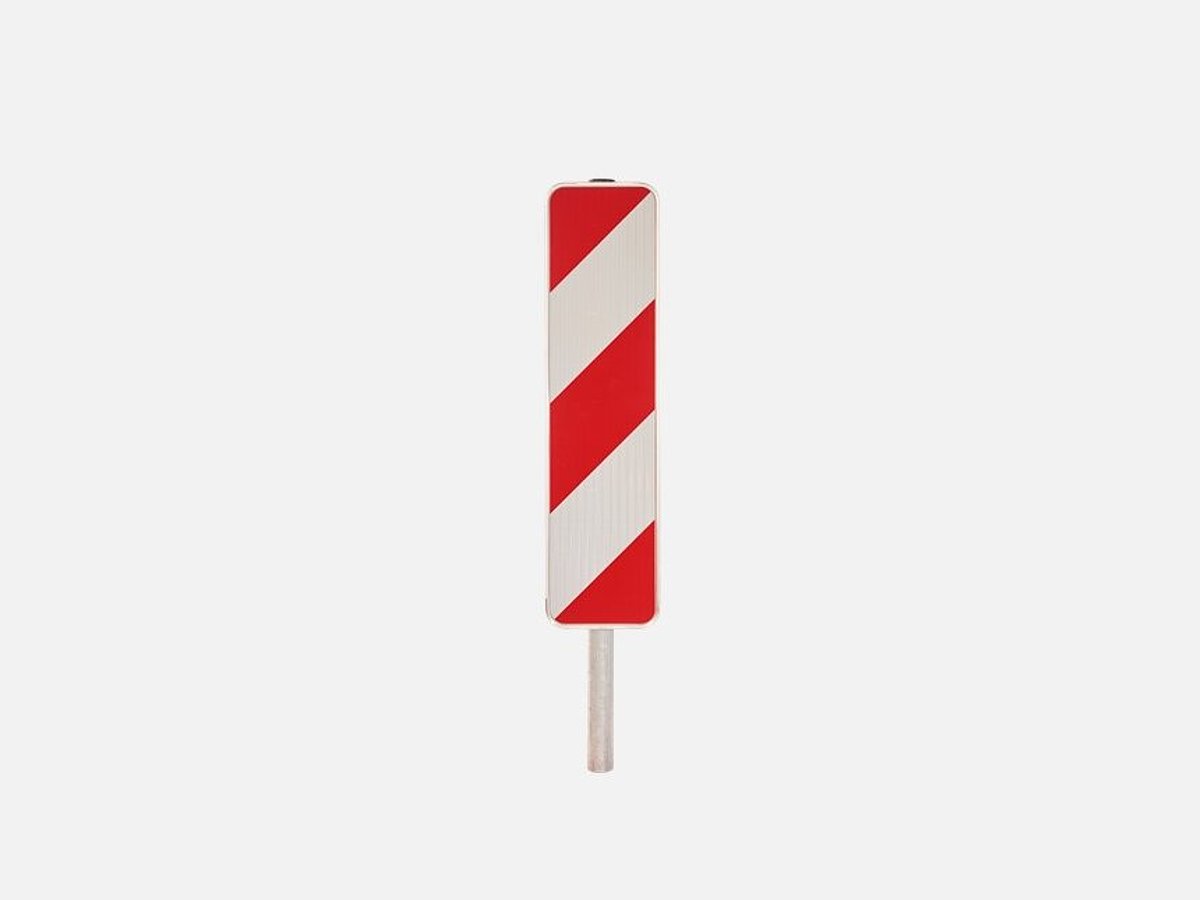

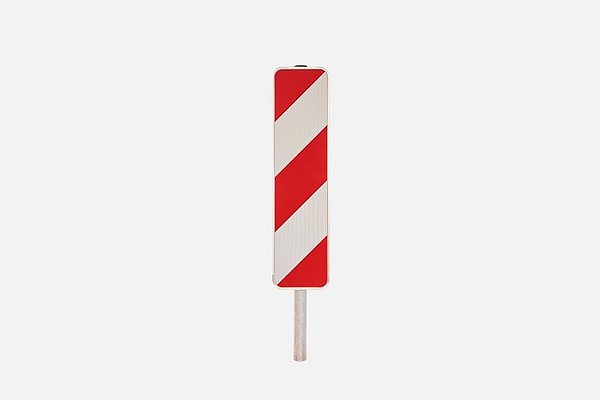

Beschilderung seitliche Einengung
Montage
Die Montage der Lüft Inselelemente erfolgt einfach und ohne aufwändigen Maschineneinsatz. Die Montagearbeiten können im laufenden Verkehr verrichtet werden, dadurch entfallen lange Baustellenbehinderungen.
Sollte das Inselelement durch sehr große Fahrbahnunebenheiten nicht bündig aufliegen, kann das Element bei der Montage vor Ort durch Abhobeln mit Elektrohobel an der Unterseite genau angepasst werden.
