Leitsysteme
Leiten, trennen und sichern mit Lüft Leitsystemen
Das Lüft Leitsystem beinhaltet folgende Produkte: Leitelement, Leitbord, Bike Lane Protector und Bordsteinerhöhung.
Die robusten Leitelemente, Höhe 0,50 m und Leitborde, Höhe 0,25 m sind jeweils in den Baulängen 1,00 m und 0,75 m lieferbar. Die Elemente werden einfach ineinandergesteckt und zusätzlich verdübelt. Die passenden Anfangs- und Endelemente runden das Mobilkonzept ab.
Der Bike Lane Protector, Länge 1,00 m und die Bordsteinerhöhung, Länge 0,75 m verhindern, dass Fahrzeuge rücksichtslos auf Rad- und Fußwegen parken. Mit einer Fußbreite von 0,12 m bei einer Höhe von 0,15 m sind beide Systeme zum Einsatz auf vorhandener Markierung zur Trennung des Radstreifens vom Straßenverkehr prädestiniert; Fußgänger und Fahrradfahrer werden nachhaltig geschützt.
Leitelement - Höhe 0,50 m
Version A
Abmessung (L/B/H) in m
1,00 / 0,40 / 0,50Gewicht in kg
45Version B
Abmessung (L/B/H) in m
0,75 / 0,40 / 0,50Gewicht in kg
40Anfangselement
Abmessung (L/B/H) in m
1,00 / 0,40 / 0,50Gewicht in kg
45Endelement
Abmessung (L/B/H) in m
1,00 / 0,40 / 0,50Gewicht in kg
45Einsatzmöglichkeiten
Leitbord - Höhe 0,25 m
Version A
Abmessung (L/B/H) in m
1,00 / 0,30 / 0,25Gewicht in kg
33Version A mit Aussparung
Abmessung (L/B/H) in m
1,00 / 0,30 / 0,25Gewicht in kg
33Version B
Abmessung (L/B/H) in m
0,75 / 0,30 / 0,25Gewicht in kg
25Anfangsbord
Abmessung (L/B/H) in m
1,00 /0,30 / 0,25Gewicht in kg
25Endbord
Abmessung (L/B/H) in m
1,00 /0,30 / 0,25Gewicht in kg
25Einsatzmöglichkeiten
Bike Lane Protector - Höhe 0,15 m
Abmessung (L/B/H) in m
1,00 / 0,12 / 0,15Gewicht in kg
15Einsatzmöglichkeiten
Bike Lane Protector LOW - Höhe 0,08 m
Abmessung (L/B/H) in m
1,00 / 0,12 / 0,08Gewicht in kg
6Einsatzmöglichkeiten
Bordsteinerhöhung - Höhe 0,15 m
Abmessung (L/B/H) in m
0,75 / 0,12 / 0,15Gewicht in kg
8Einsatzmöglichkeiten
Material
Die robusten Elemente des Leitsystems bestehen aus massivem, langlebigem Recycling-Kunststoff. Sie sind witterungsbeständig, äußerst zäh und widerstandsfähig. Zusätzlich wird durch die nachhaltige Herstellung sinnvoller Produkte im Upcycling ein wesentlicher Beitrag zum Umweltschutz geleistet.
Recycling-Kunststoff hat den Vorteil, dass er mechanisch leicht zu bearbeiten ist und dadurch einfache Anpassung vor Ort ermöglicht. An der Unterseite der Elemente sind Aussparungen vorhanden, damit das Oberflächenwasser ungehindert durchfließen kann.
Unter Umständen auftretende produktionsbedingte Schwankungen in Abmessung bis zu +/- 3% sind zu tolerierende recyclingtypische Eigenschaften.
Ausstattung
Die Produktionsfarbe der Leitsysteme ist Grau in unterschiedlichen Nuancen. Die Beschichtung erfolgt im umweltfreundlichen, sehr haltbaren Flammspritzverfahren. Sie ist UV-, frost- und tausalzbeständig. Farbauswahl: Rot, Weiß, Gelb, Schwarz, Hellanthrazit und Lichtgrau. Zur besseren Sichtbarkeit werden die Elemente reflektierend abgeperlt. Farbwechsel erhöhen die Aufmerksamkeit.
Farbauswahl
Nachtsichtbarkeit
Für optimale Nachtsichtbarkeit und zusätzliche Sicherheit empfehlen wir integrierte Glas-Kugelreflektoren.
Das einfallende Licht wird in alle Richtungen (360°) reflektiert. Durch die spezielle Form erzeugt der Kugelreflektor bei Niederschlag eine selbstreinigende Wirkung.
Die Kugelreflektoren werden werkseitig in die Leitsysteme eingebracht.
Die Anzahl der Kugelreflektoren können den örtlichen Erfordernissen und auf Kundenwunsch individuell angepasst werden.
Zubehör

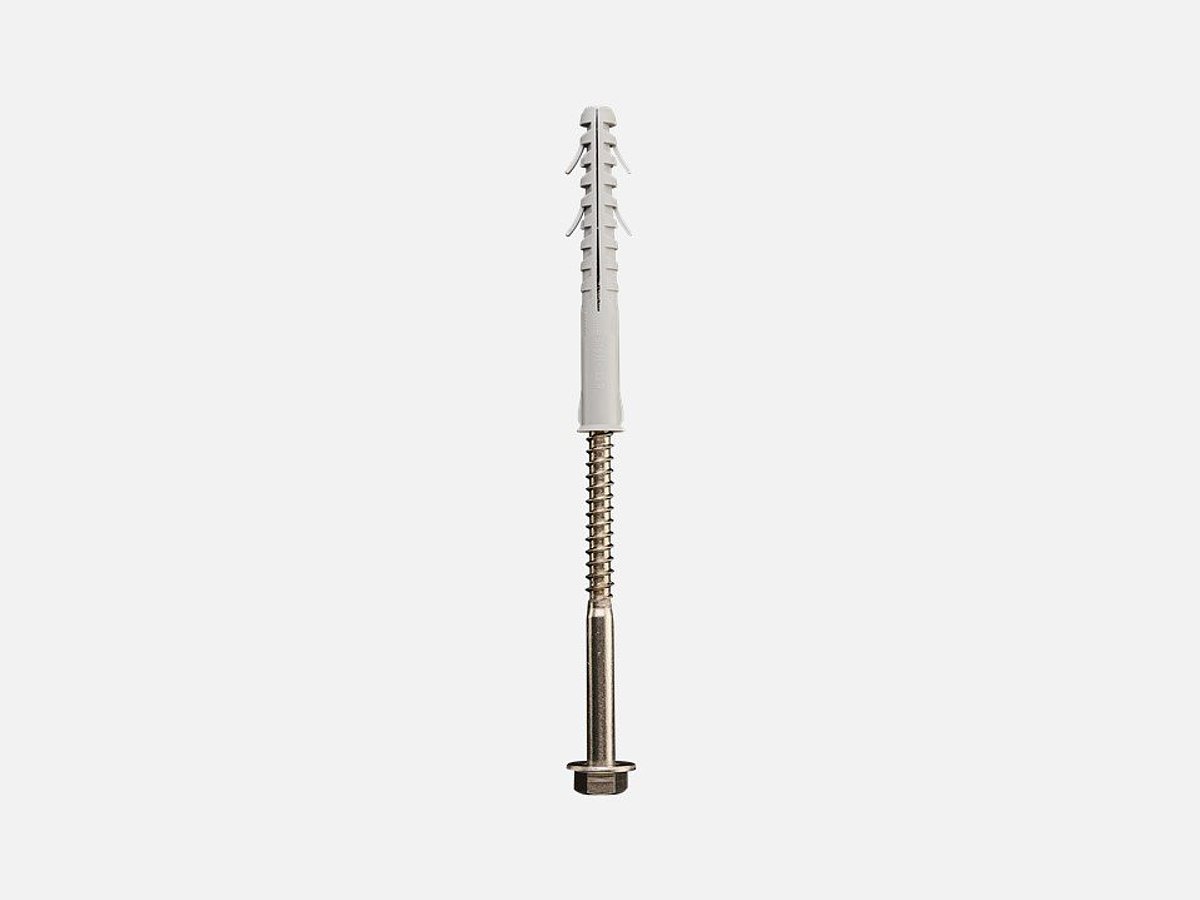

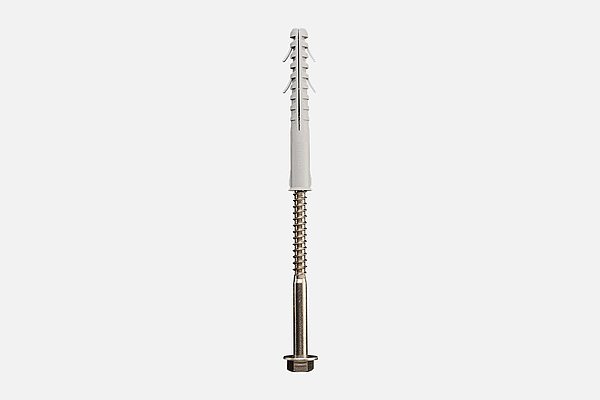

Bodenverankerung für Leitsysteme
Die Bodenverankerung besteht aus
• Schraube A2, DIN 571, M 12/200
• U-Scheibe A2, DIN 1440
• Kunststoffdübel S 16
Shop

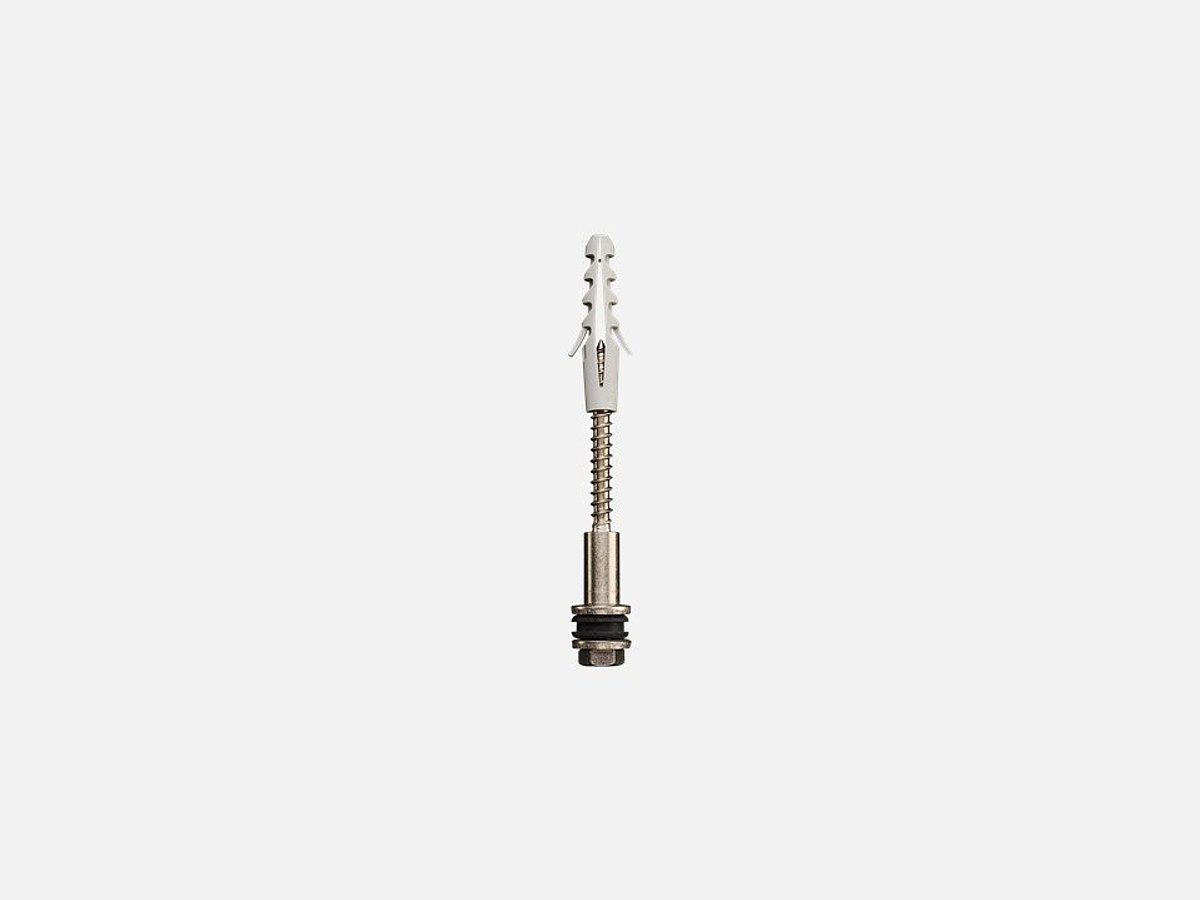

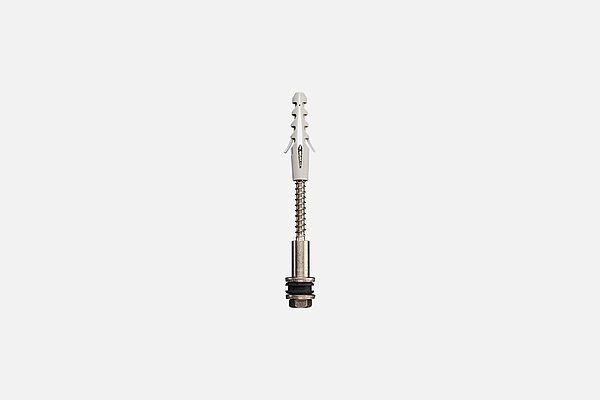

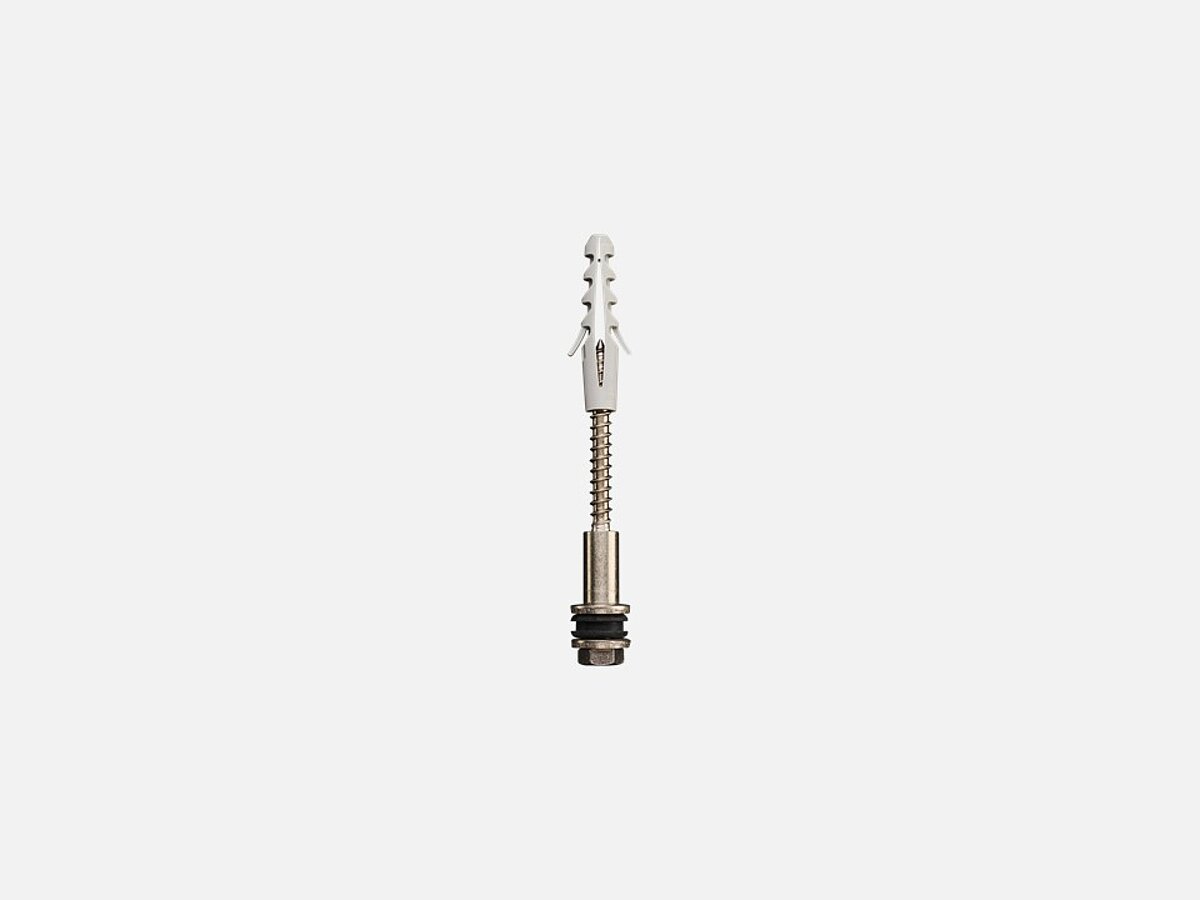

Bodenverankerung für Bordsteinerhöhung
Die Bodenverankerung besteht aus
• Schraube A2, DIN 571, M 10/130
• 2x U-Scheibe A2, DIN 1440
• Gewindemuffe
• Kabeltülle
• Kunststoffdübel S 14
Shop

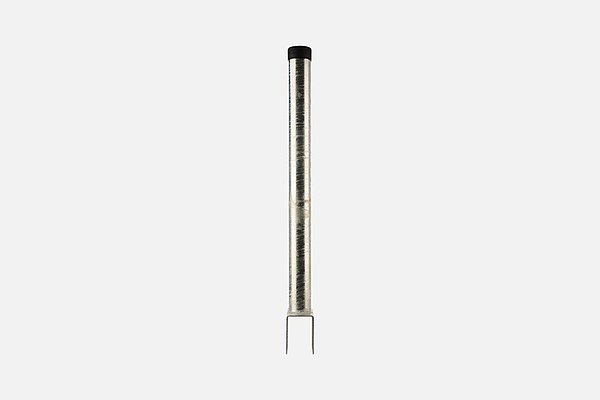

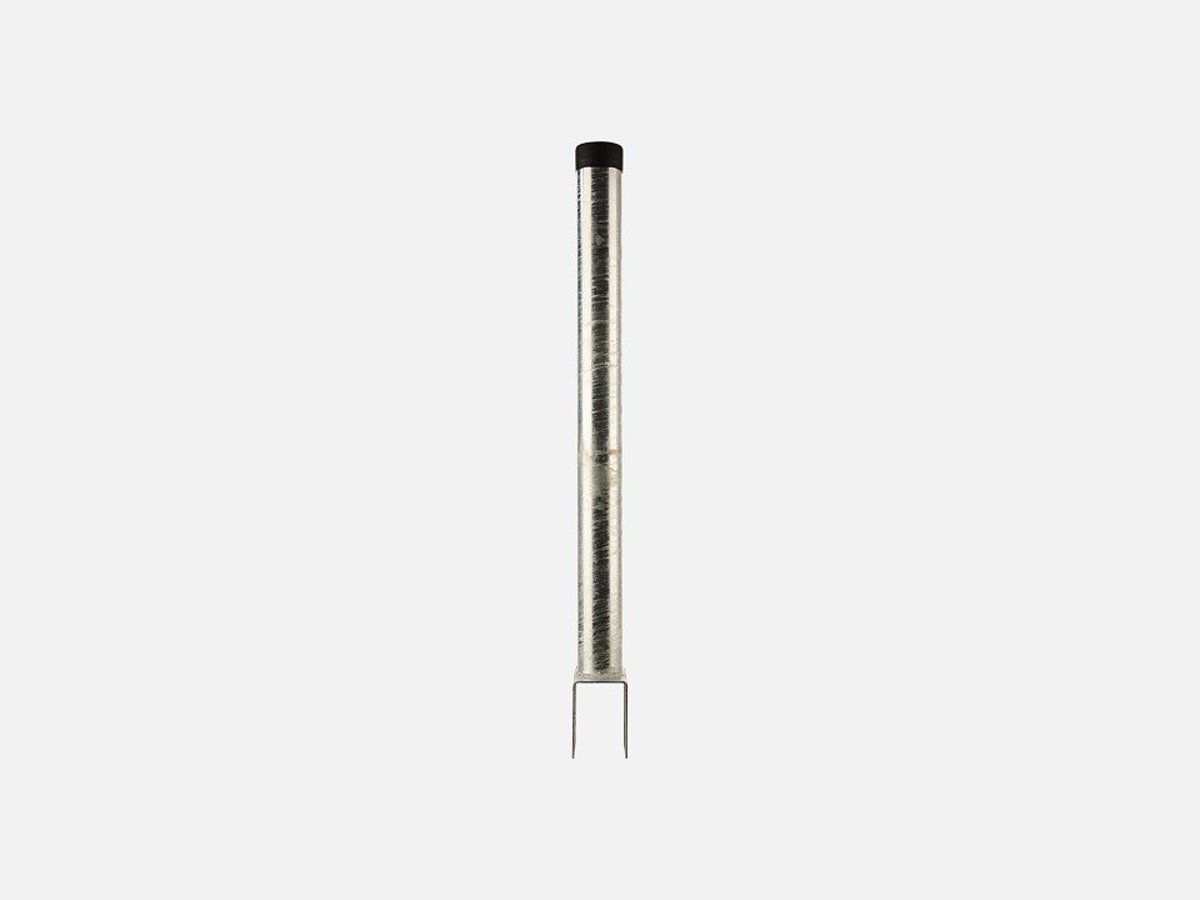

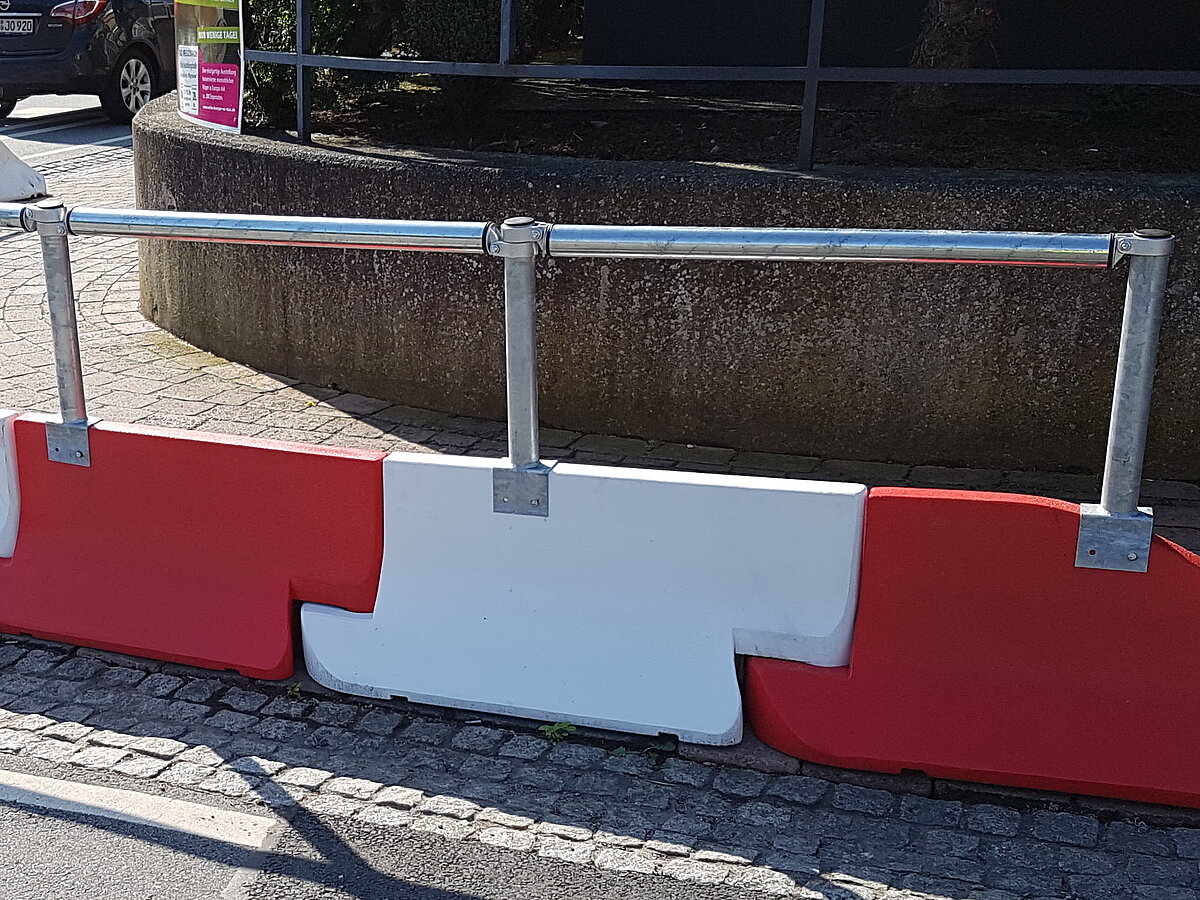

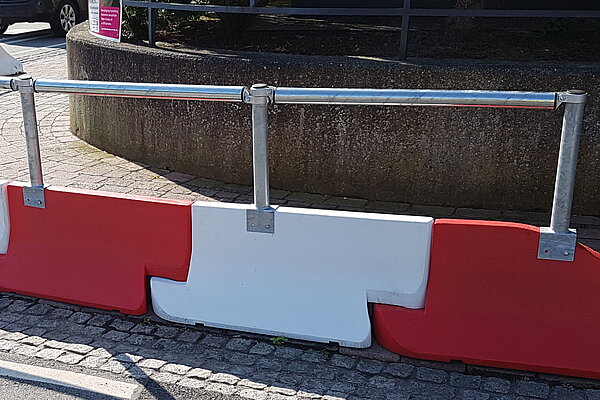

Rohraufsetzer für Leitelement

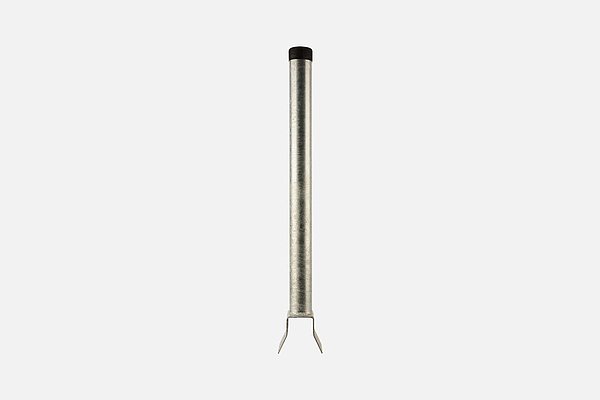

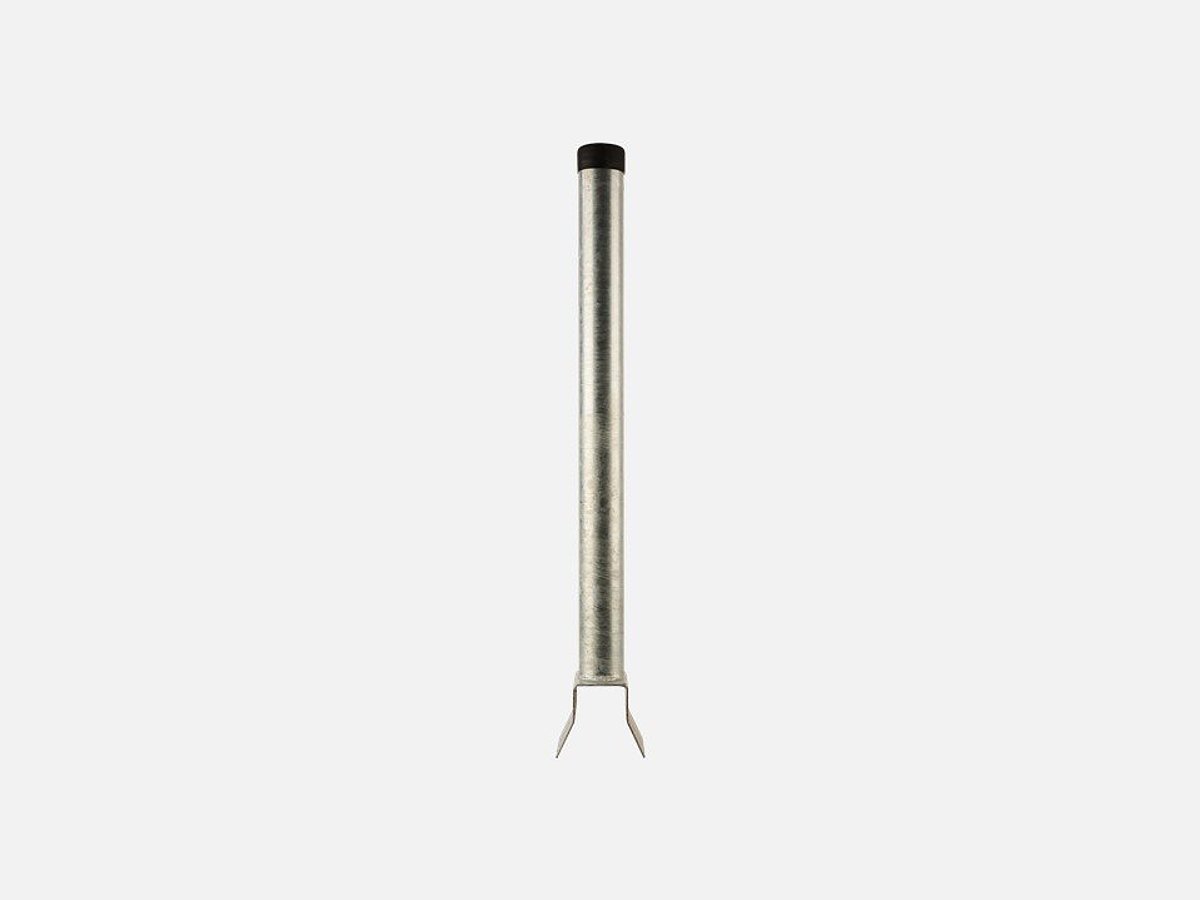

Rohraufsetzer für Leitbord

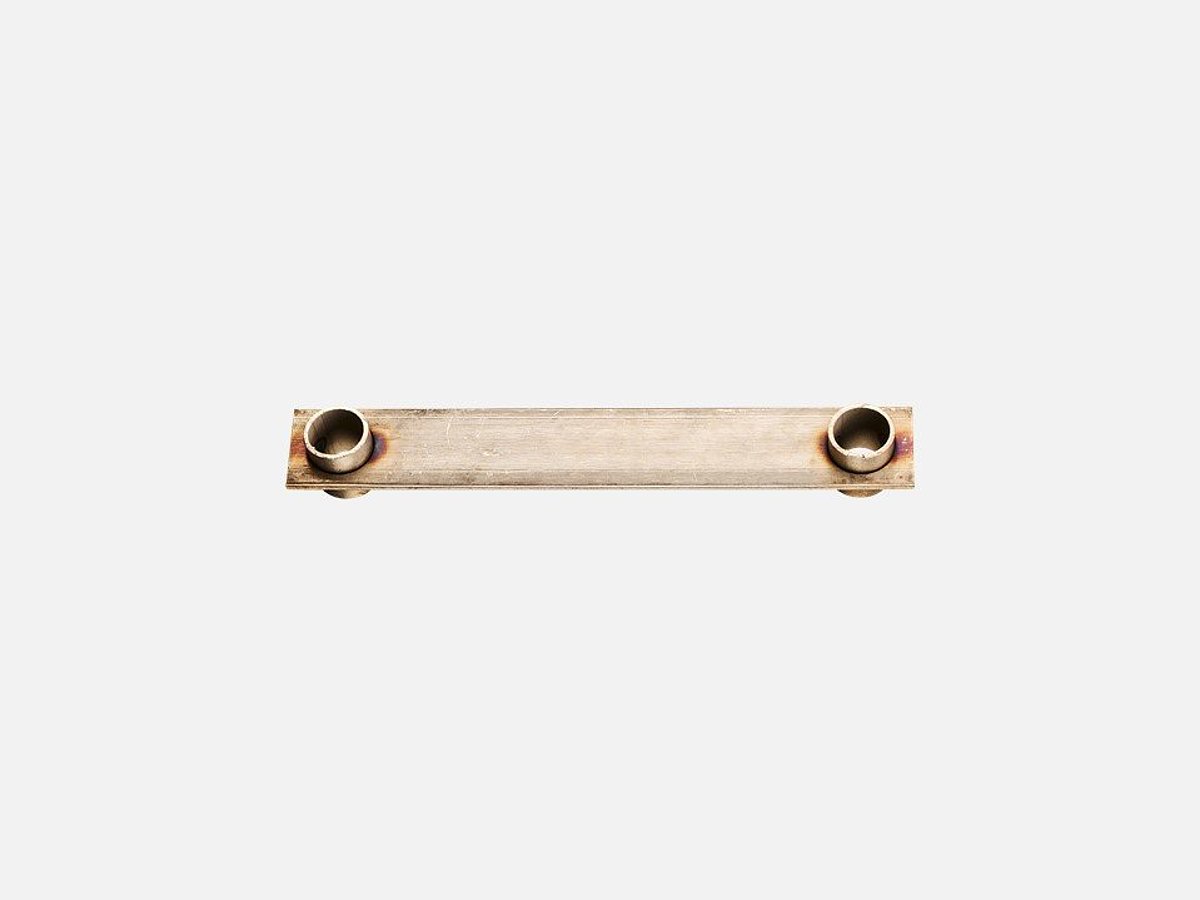

Verbinder Bike Lane Protector
Über den speziell für den Bike Lane Protector entwickelten Verbinder aus V2A werden die Elemente miteinander kraftschlüssig verbunden und über die Bodenverankerungen fixiert
Shop

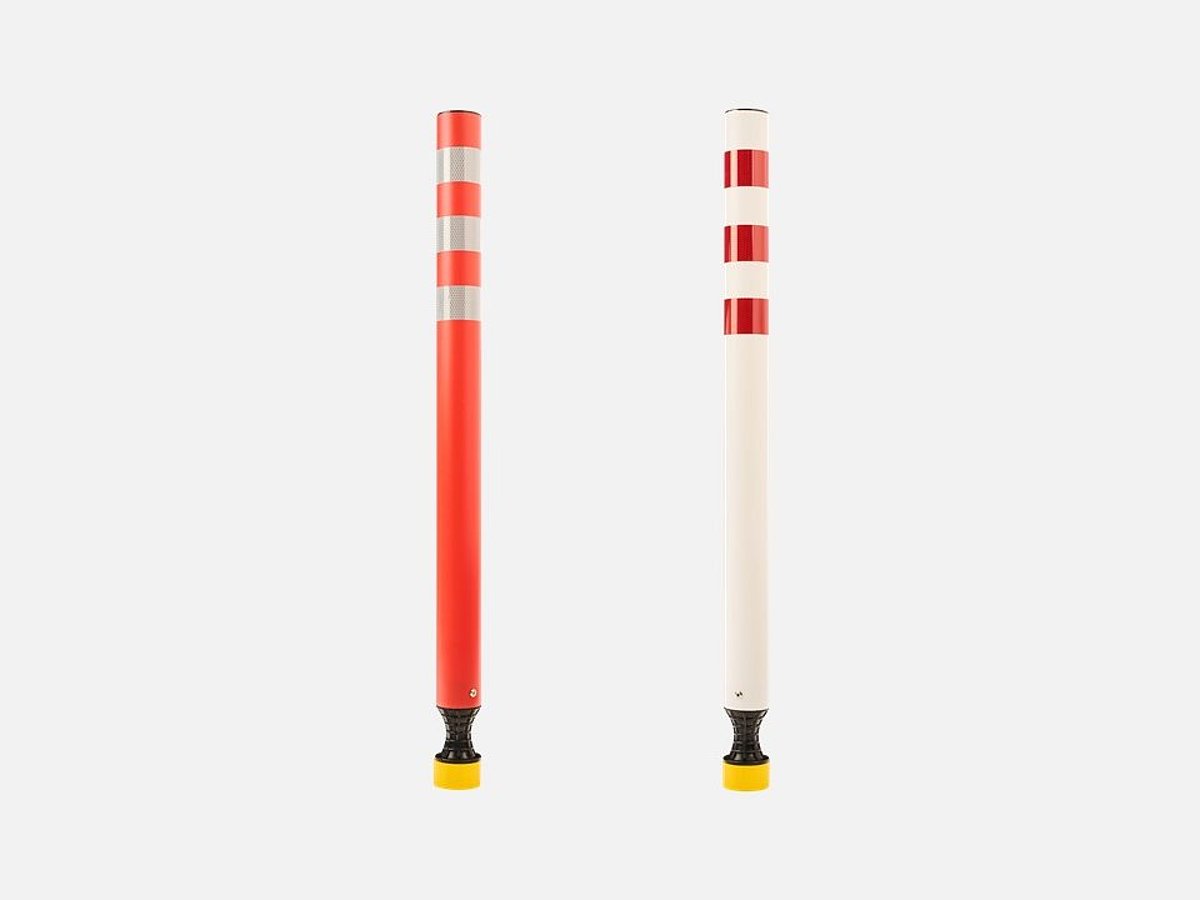

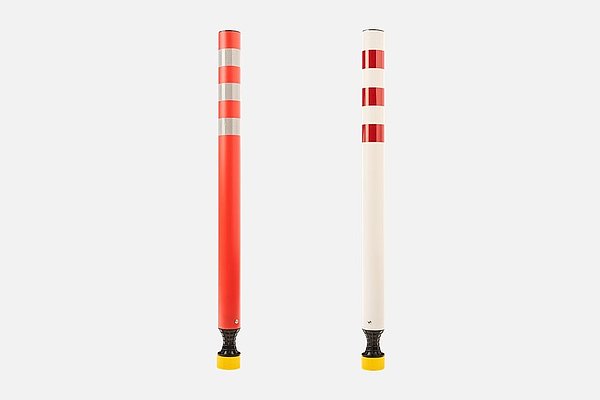

Leitpfosten FLEX

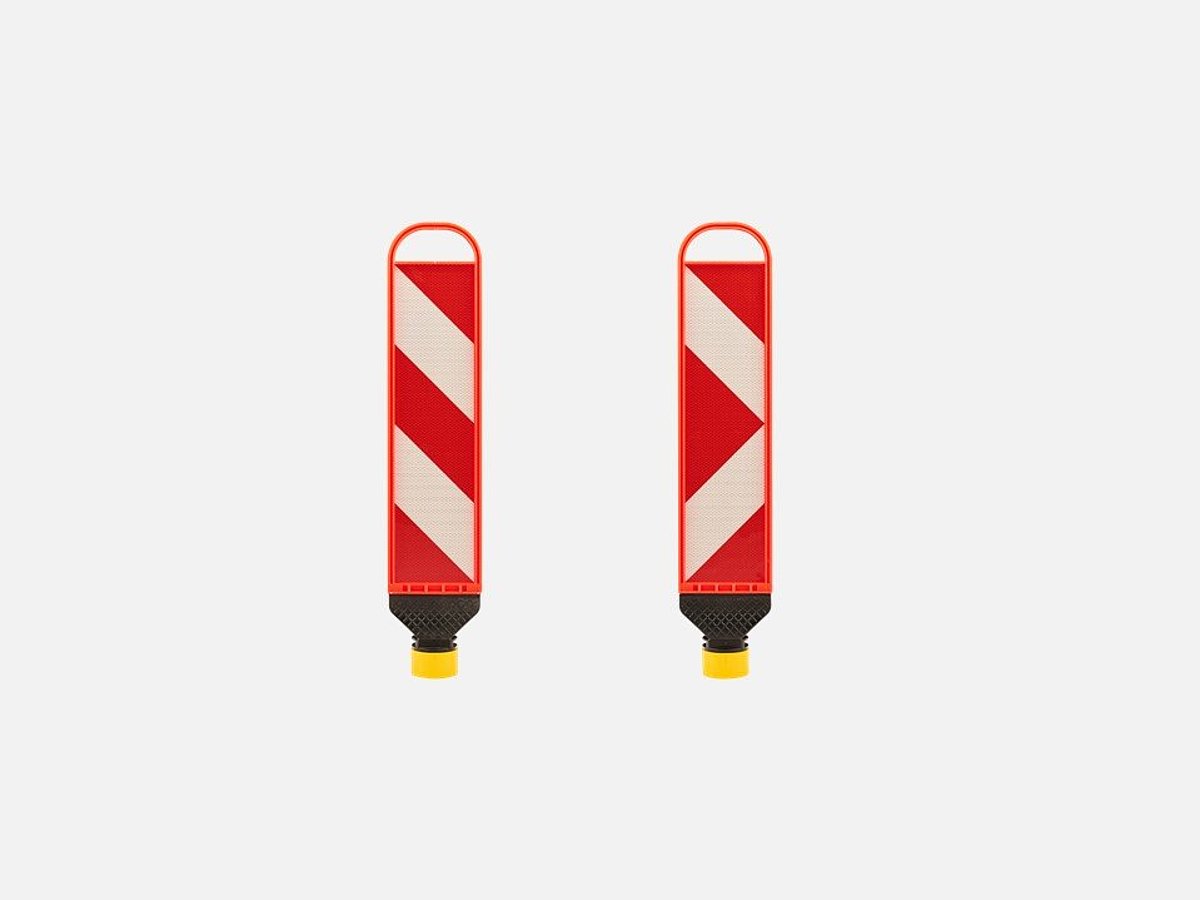

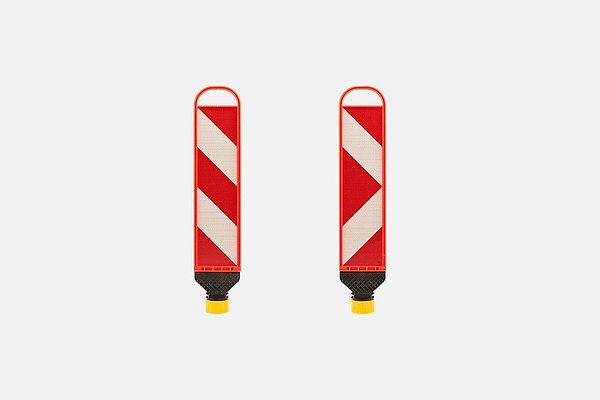

Flexible Leitbake "Stand-UP"
Material: Kunststoff
Bake Höhe 72 cm - Breite 15 cm - Gewicht 1kg
Mit Verbinder für Bike Lane Protector
Shop

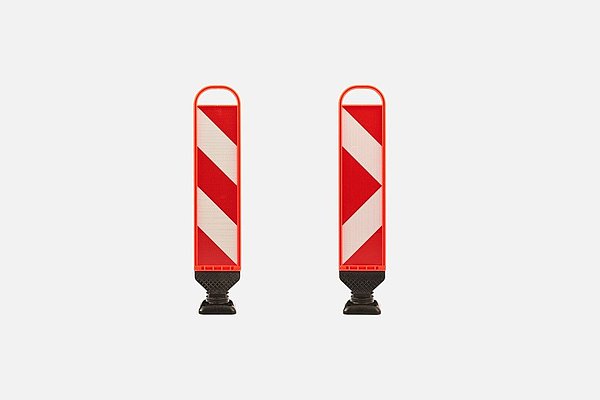

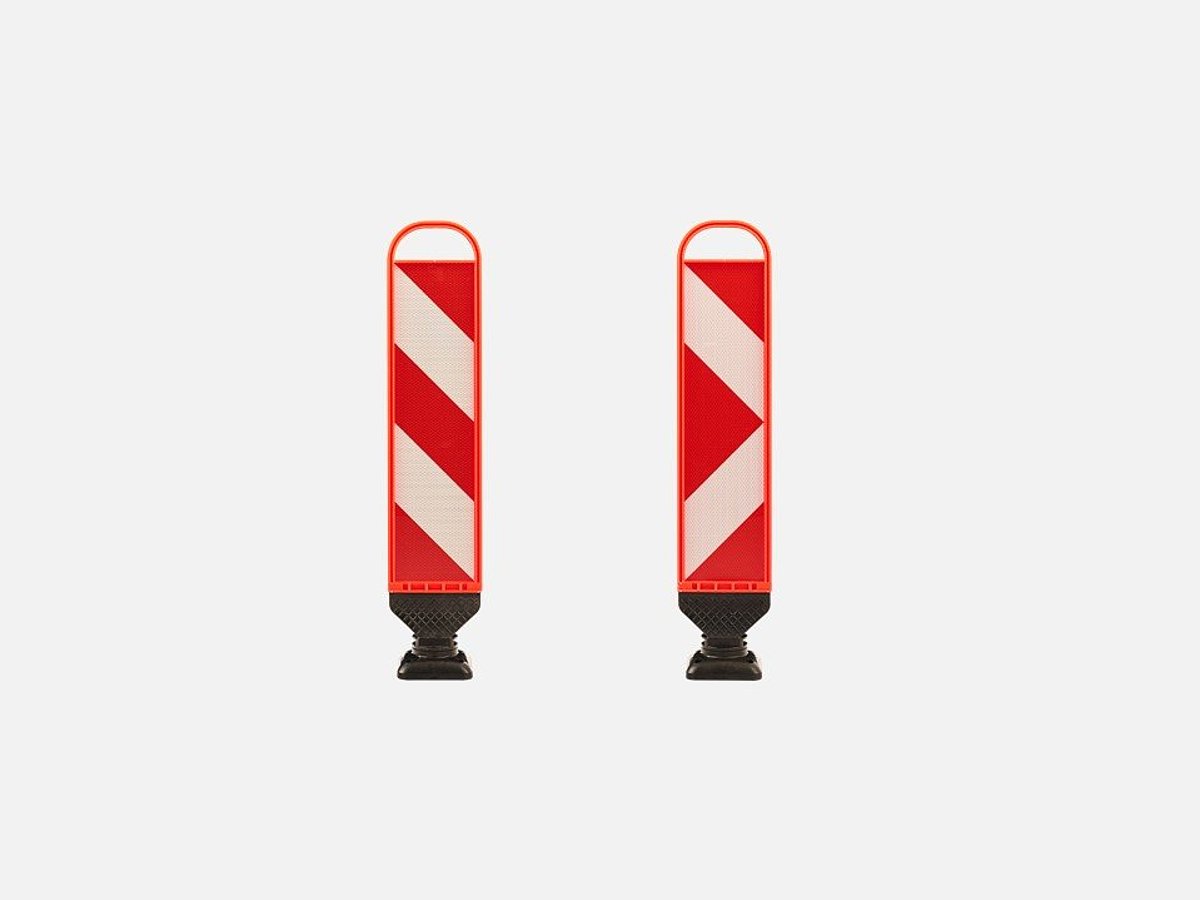

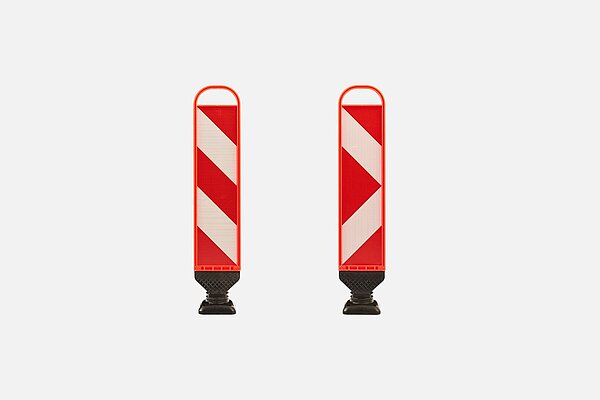

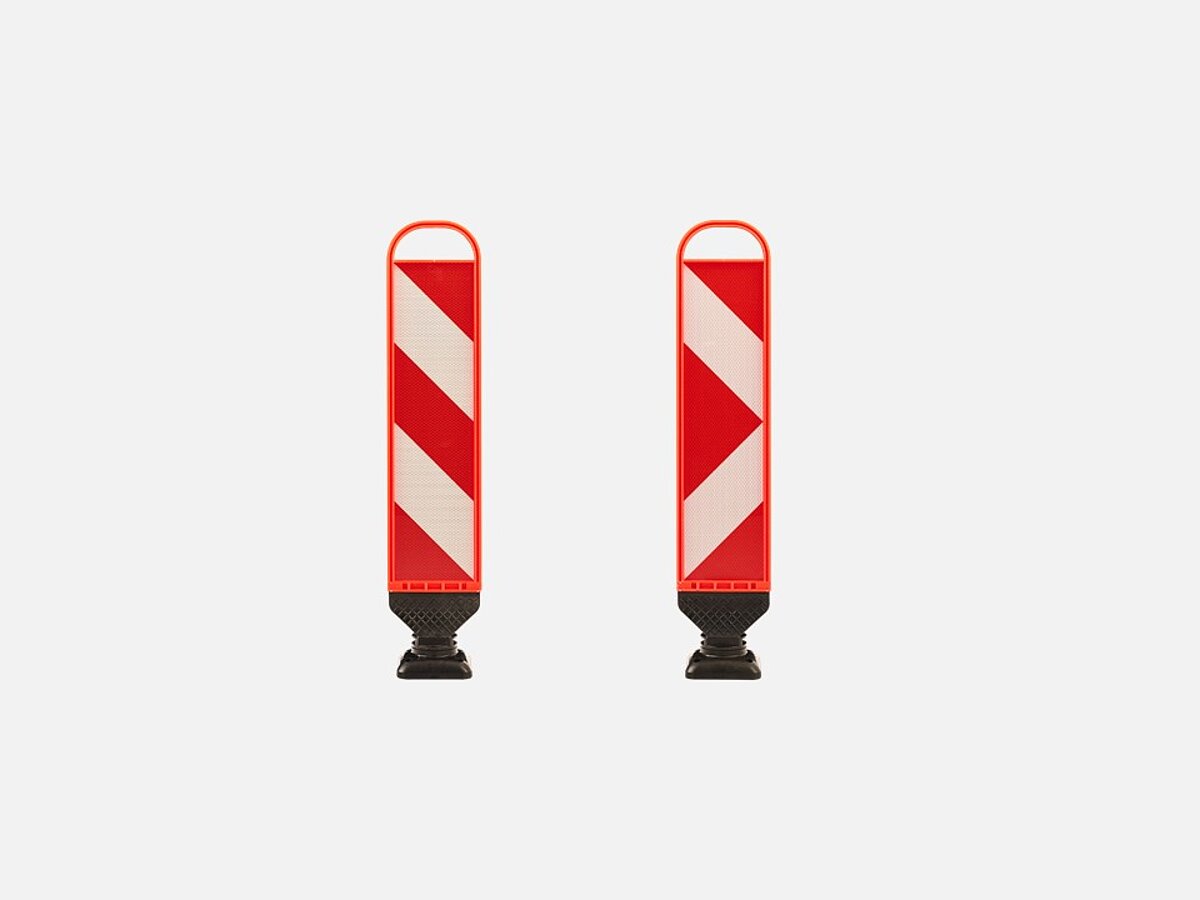

Flexible Leitbake "Stand-UP"
Material: Kunststoff
Bake Höhe 72 cm - Breite 15 cm - Fuß eckig 12x12 cm - Gewicht 1,2kg
Mit Standfuß eckig zur Montage auf dem Lüft Recycling Leitbord mit Fräsung
Shop

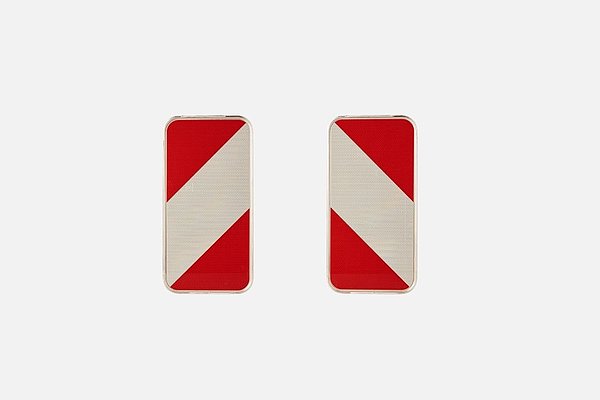

Beschilderung für Leitelement
2mm Aluschild beschichtet mit Signalfolie Typ 2
Umlaufendes Aluprofil - Befestigung mit Klemmschelle
Ausführung Alform
Höhe 500mm - Breite 250mm
Shop
Montage
Die Montage der Lüft Leitelemente erfolgt einfach und ohne aufwändigen Maschineneinsatz. Die Montagearbeiten können im laufenden Verkehr verrichtet werden, dadurch entfallen lange Baustellenbehinderungen.
Durch die spezielle Steckverbindung und Ausformung ist das Leitsystem besonders standfest. Jedes Element sollte zusätzlich gegen Verschieben verdübelt werden.
